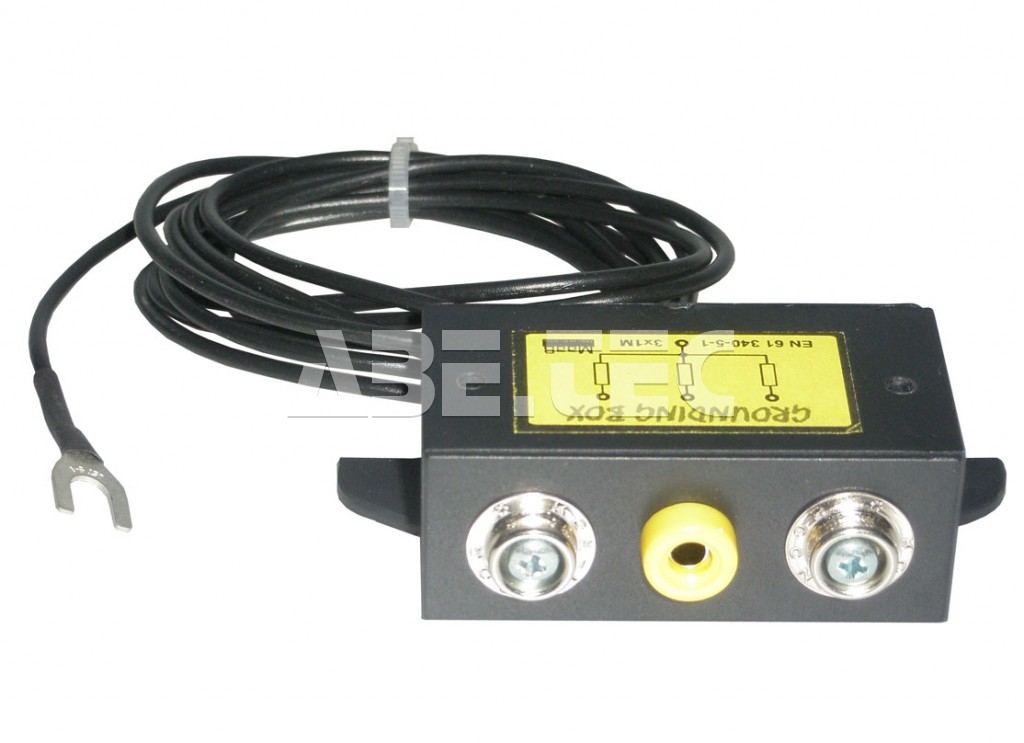

ZB 1Z/2D/C/1M Erdungsbox

• Erdungsbox mit 1 Bananenbuchse, 2 Patente 10 mm.
• Interne Widerstände 1MΩ.
• Sie entsprechen der Norm EN 61 340-5-1.
• Abmessungen: 82 x 37 x 24 mm.
• Auslasslänge: 2,5 m.
• Anzahl der Steckdosen: 3.

Erdungskästen sind für den einfachen und schnellen Anschluss von Erdungsarmbändern an Montagearbeitsplätzen in von der EPA ausgewiesenen Bereichen konzipiert. Sie können sowohl für Dauer- als auch für Dienstleistungsarbeitsplätze eingesetzt werden.

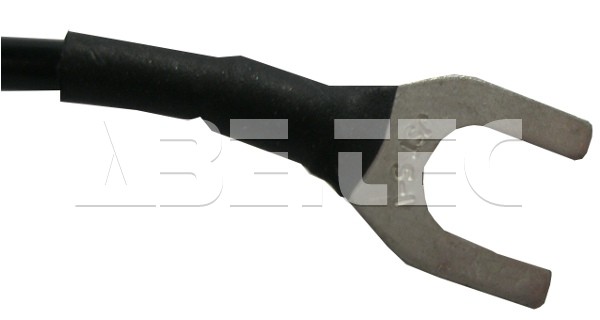

Der Erdungskasten besteht aus einem Kunststoffkasten, an dessen Vorderseite sich drei Anschlusspunkte befinden. Aus der Box kommt eine 2,5 m lange Steckdose, deren Abschluss eine offene Kabelöse ist. Die interne Verbindung der Klemmen erfolgt entweder über Schutzwiderstände 1 MΩ oder direkt. Einfache Montage mit zwei M3-Schrauben oder Ø 3 mm-Schrauben an der unteren Arbeitsfläche des Tisches oder Regals. Die Kunststoffabdeckung ist mit Pfosten gegen mögliche Überdehnung verstärkt.

Erklärung des Namens (1Z/2D/C/1M)

1. Position: Anzahl Bananenbuchsen 4 mm 1 - 3,
2. Position: Anzahl der Patente 10 mm 1 - 3,
3. Position: Anschluss A – Kabelöse für M4, B – Banane, C – offene Kabelöse M5, D – Patent 10 mm,
4. Position: Schutzwiderstand 1M - 0M, es ist auch ohne Widerstand, also 0MOhm als Sonderlösung möglich.

Sollten Sie eine Kombination benötigen, die hier nicht aufgeführt ist, besteht die Möglichkeit, eine Erdungsbox nach Ihren Wünschen anzufertigen. Senden Sie eine Anfrage per E-Mail oder Anruf.
