Stabilisierte DC-Stromversorgung PS-Control 30

Das Netzteil ist für die Versorgung von HIOS-Industrie-Drehmomentschraubern konzipiert. Es ermöglicht eine stufenlose Kontrolle der Drehbewegung und eine Regulierung des Hochlaufs der Drehgeschwindigkeit. Auf diese Weise lässt sich die Schraube leichter und genauer in das Gewinde einführen. Es ist mit einer Anzeige für den Betrieb des Schraubers und das Erreichen des eingestellten Drehmoments ausgestattet.

Für einen bestimmten Schraubendrehertyp muss die korrekte Leistung getestet werden. Das Netzteil ist besonders geeignet für HIOS-Schrauber der Serien CL, CLS und alpha.

Höhepunkte

1. Regulierung des Hochlaufs der Rotationsgeschwindigkeit.
2. Hohe Zuverlässigkeit.
3. Mechanisch widerstandsfähige Konstruktion.
4. Kontinuierliche Kontrolle der Rotation.
5. Anzeige des Schraubenzieherbetriebs und des erreichten Drehmoments.

Technische Parameter

• Anzeige des Erreichens des eingestellten Drehmoments: Rote Anzeige.Spannungsversorgung: 230 VAC ± 10 %, 50 Hz.
• Betriebstemperatur: 10 - 35 °C.
• Luftfeuchtigkeit bei Betrieb: < 85 % RH, ohne Kondensation.
• Abmessungen: 245 x 146 x 111 mm.
• Drehzahlregelung: stufenlos.
• Dauerhafter Ausgangsstrom: 5 A.
• Spitzenausgangsstrom: 8 A.
• Regelung des Hochlaufs der Drehzahl: 0 - 2 s stufenlos.
• Betriebsanzeige: Gelbe Anzeige.

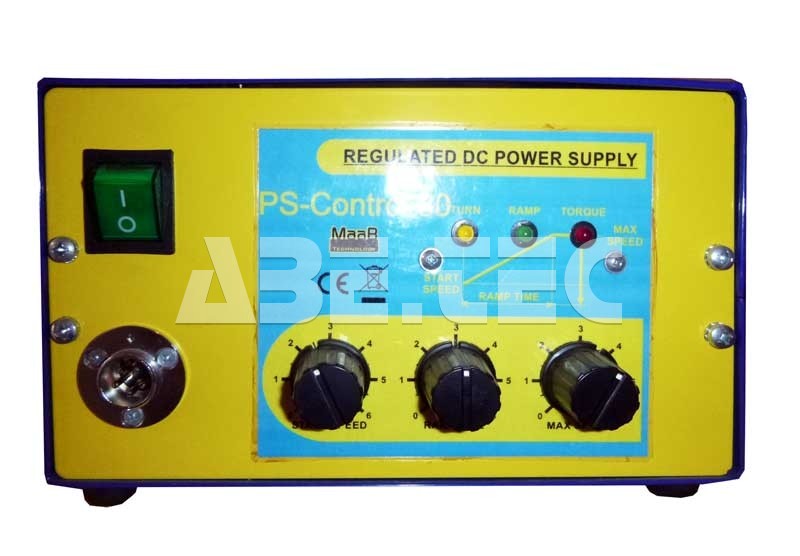

Das Netzteil ist in einem Metallgehäuse untergebracht. Die Zuleitung und das Schutzelement befinden sich auf der Rückwand. Die Ausgangsstecker und die Anzeigen für den Betrieb und das Erreichen des eingestellten Drehmoments befinden sich auf der Frontplatte. Die Bedienelemente - Hauptschalter und Drehzahlschalter (Drehzahl, Hochlauf) - befinden sich ebenfalls auf der Frontplatte. Die Ausgangsspannung wird mit dem Dauerregler stabilisiert. Der Ausgangsstrom wird über einen Thyristor geschaltet.
