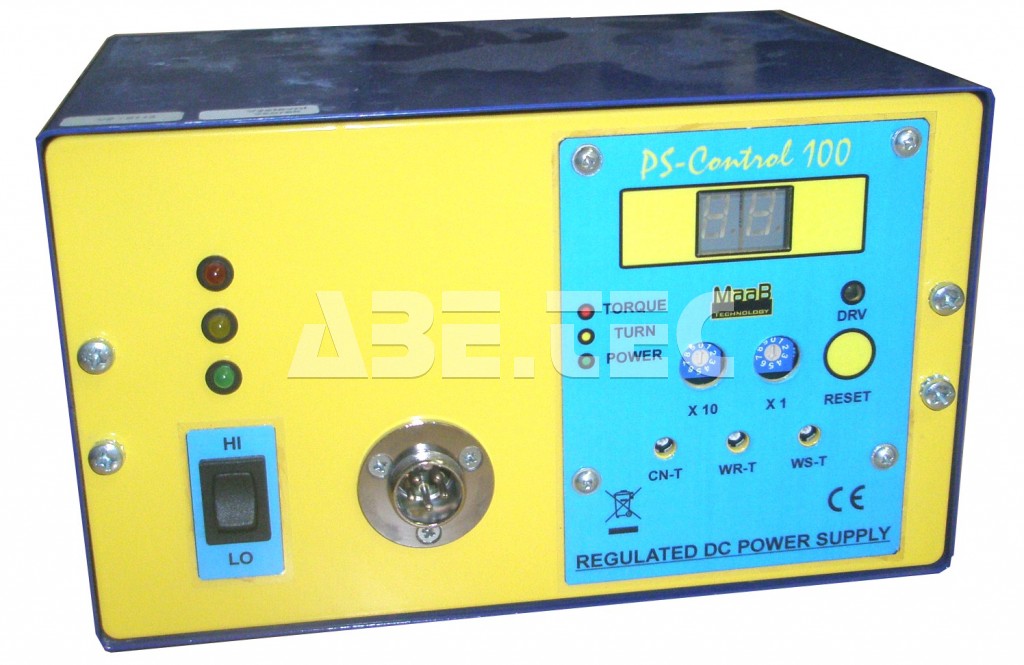

Netzteil PS-Control 100

• Stromversorgung: 230 VAC ± 10 %, 50 Hz.
• Arbeitstemperatur: 10 – 35 °C.
• Arbeitsluftfeuchtigkeit: < 85 % RH, nicht kondensierend.
• Abmessungen: 210 x 130 x 145 mm.
• Geschwindigkeitsregelung: HI – LO.
• Ausgangsstromkonstante: 3 A.
• Ausgangsstromspitze: 5 A.
• Betriebsanzeige: gelbes Licht.
• Anzeige des Erreichens des eingestellten Drehmoments: rotes Licht.
• Einstellbare Anzahl der Drehmomentbereiche: 1 - 99.
• Die Quelle ist in einer Metallbox untergebracht.
• Das Netzteil und die Sicherung befinden sich auf der Rückseite.
• Der Ausgangsstecker und die Kontrollleuchten für Anschluss, Betrieb und Drehmoment befinden sich auf der Frontplatte.
• Die Bedienelemente – Hauptschalter und Geschwindigkeitsschalter – befinden sich ebenfalls auf der Frontplatte.
• Die Ausgangsspannung wird stabilisiert und kann in zwei Stufen geregelt werden.
• Der Ausgangsstrom wird durch einen Thyristor geschaltet.

Die Quelle ist für die Stromversorgung von industriellen Drehmomentschraubendrehern HIOS und HIMAX vorgesehen. Es ermöglicht die Einstellung der Anzahl der Drehmomente (Anzahl der Anzugsmomente) und die Steuerung der Drehzahl in zwei Stufen. Sie weisen darauf hin, dass der Schraubendreher läuft und das eingestellte Drehmoment erreicht. Die Quelle mit dem Schraubendreher kann in die automatisierte Linie integriert werden.
